Quelles sont les méthodes de refroidissement d'un poste de transformation de type kiosque ?

En tant que fournisseur réputé de sous-stations de type kiosque, je comprends l'importance cruciale des méthodes de refroidissement efficaces pour garantir les performances et la longévité optimales de ces composants essentiels de l'infrastructure électrique. Dans cet article de blog, j'examinerai les différentes méthodes de refroidissement disponibles pour les sous-stations de type kiosque, en soulignant leurs avantages, leurs limites et leurs applications.

Refroidissement par convection naturelle

Le refroidissement par convection naturelle est une méthode simple et rentable qui repose sur le mouvement naturel de l'air pour dissiper la chaleur. Dans une sous-station de type kiosque, la chaleur est générée par des composants électriques tels que des transformateurs, des appareillages de commutation et des disjoncteurs. À mesure que l'air à l'intérieur de la sous-station se réchauffe, il monte et sort par les bouches d'aération situées en haut de l'enceinte, tandis que l'air plus frais est aspiré par les bouches d'aération inférieures.

Le principal avantage du refroidissement par convection naturelle est sa simplicité et ses faibles besoins d’entretien. Il n'y a pas de pièces mobiles, ce qui réduit le risque de panne mécanique et les coûts de maintenance associés. De plus, il s’agit d’une option économe en énergie car elle ne nécessite aucune source d’alimentation externe pour fonctionner.

Cependant, le refroidissement par convection naturelle a ses limites. Il est plus efficace dans les sous-stations à kiosque relativement petites avec de faibles charges thermiques. Dans les sous-stations plus grandes ou celles dotées d'équipements de forte puissance, la capacité de refroidissement de la convection naturelle peut être insuffisante pour maintenir la température de fonctionnement souhaitée. Cela peut entraîner une surchauffe des composants électriques, ce qui peut réduire leur durée de vie et augmenter le risque de panne des équipements.

Refroidissement par air forcé

Le refroidissement par air forcé implique l'utilisation de ventilateurs pour faire circuler l'air dans l'enceinte de la sous-station. Des ventilateurs peuvent être installés à des endroits stratégiques pour garantir que l'air frais soit dirigé vers les composants générateurs de chaleur et que l'air chaud soit expulsé du boîtier. Cette méthode améliore considérablement l’efficacité du refroidissement par rapport à la convection naturelle.

L’un des principaux avantages du refroidissement par air forcé est sa capacité à supporter des charges thermiques plus élevées. En augmentant le débit d'air, il peut dissiper efficacement de grandes quantités de chaleur, ce qui le rend adapté aux sous-stations à kiosque plus grandes ou à celles dotées d'équipements de forte puissance. Il permet également un contrôle plus précis de la température à l’intérieur du poste, crucial pour le bon fonctionnement des composants électriques sensibles.

Par contre, le refroidissement par air forcé nécessite une source d'énergie pour faire fonctionner les ventilateurs, ce qui augmente la consommation d'énergie de la sous-station. De plus, les ventilateurs eux-mêmes sont des composants mécaniques qui nécessitent un entretien régulier et peuvent être sujets à des pannes avec le temps.

Refroidissement liquide

Le refroidissement liquide est une méthode de refroidissement plus avancée qui utilise un liquide de refroidissement, tel que de l'eau ou un liquide de refroidissement spécialisé, pour absorber et transférer la chaleur des composants électriques. Dans une sous-station de kiosque refroidie par liquide, le liquide de refroidissement circule dans un système en boucle fermée qui comprend des échangeurs de chaleur, des pompes et des tuyaux.

Le refroidissement liquide offre plusieurs avantages par rapport aux méthodes de refroidissement par air. Il a une capacité de transfert de chaleur beaucoup plus élevée, ce qui signifie qu'il peut évacuer la chaleur plus efficacement, en particulier dans les applications à haute puissance. Il permet également un meilleur contrôle de la température, car le liquide de refroidissement peut être régulé avec précision pour maintenir une température de fonctionnement stable. De plus, le refroidissement liquide peut être plus compact que les systèmes de refroidissement par air, ce qui est bénéfique pour les sous-stations à kiosque à espace limité.

Cependant, les systèmes de refroidissement liquide sont plus complexes et plus coûteux à installer et à entretenir. Ils nécessitent des composants supplémentaires tels que des pompes, des échangeurs de chaleur et des réservoirs de liquide de refroidissement, ce qui augmente l'investissement initial et les coûts de maintenance continus. Il existe également un risque de fuite de liquide de refroidissement, ce qui peut endommager les composants électriques et présenter des risques pour la sécurité.

Systèmes de refroidissement hybrides

Les systèmes de refroidissement hybrides combinent les avantages de différentes méthodes de refroidissement pour obtenir des performances de refroidissement optimales. Par exemple, un système hybride peut utiliser la convection naturelle ou le refroidissement par air forcé pour des conditions de fonctionnement normales et passer au refroidissement liquide lorsque la charge thermique dépasse un certain seuil.

Cette approche permet une solution de refroidissement plus flexible et plus efficace. Il peut réduire la consommation d'énergie en utilisant la méthode de refroidissement la plus appropriée en fonction de la charge thermique réelle, tout en fournissant un refroidissement fiable dans les situations de forte demande. Les systèmes de refroidissement hybrides offrent également une redondance, ce qui peut améliorer la fiabilité de la sous-station en cas de panne de l'un des composants de refroidissement.

Applications de différentes méthodes de refroidissement

Le choix de la méthode de refroidissement pour une sous-station de type kiosque dépend de plusieurs facteurs, notamment la taille de la sous-station, la puissance nominale de l'équipement électrique, les conditions environnementales et le budget.

Pour les sous-stations à kiosque à petite échelle avec de faibles charges thermiques, le refroidissement par convection naturelle peut être suffisant. Ces sous-stations sont généralement utilisées dans les zones résidentielles ou les petits bâtiments commerciaux où la demande d'énergie est relativement faible.

Pour les sous-stations de taille moyenne ou celles ayant des charges thermiques modérées, le refroidissement par air forcé est un choix populaire. Il offre un bon équilibre entre coût et performances et peut être facilement intégré dans les conceptions de sous-stations existantes.

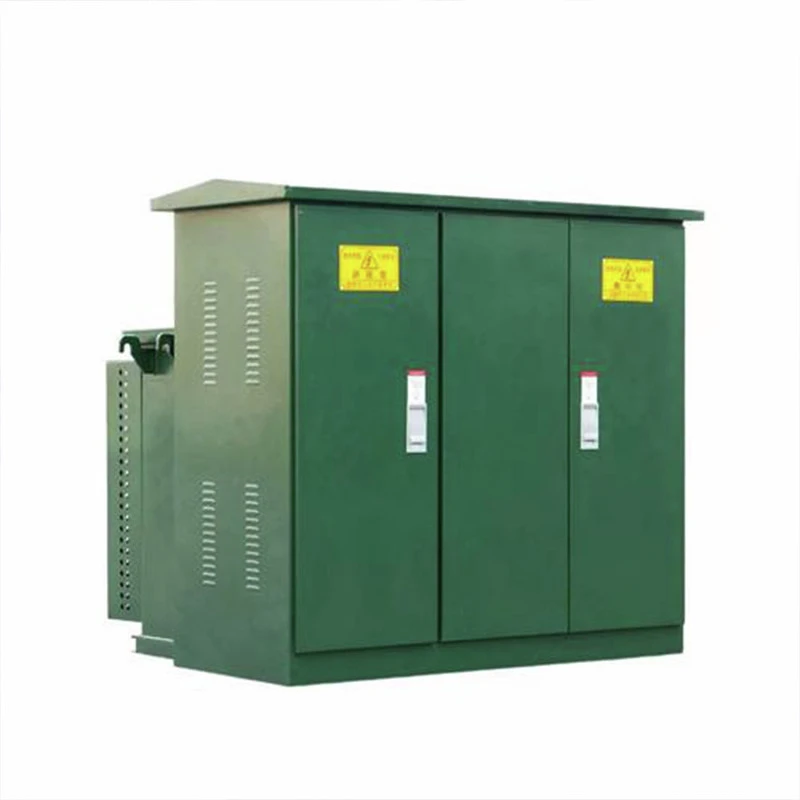

Sous-stations de kiosque à grande échelle ou celles dotées d'équipements de forte puissance, tels queSous-station compacte de 33 KVetSous-station compacte 11 KV, nécessitent souvent un refroidissement liquide ou des systèmes de refroidissement hybrides. Ces systèmes peuvent gérer efficacement les charges thermiques élevées générées par l’équipement et garantir un fonctionnement fiable.

De plus, pour les applications spécialisées telles queSous-station de l'unité principale, lorsqu'un contrôle précis de la température est crucial, le refroidissement liquide ou le refroidissement hybride peuvent être l'option privilégiée.

Conclusion

En conclusion, choisir la bonne méthode de refroidissement pour une sous-station de type kiosque est essentiel pour garantir son fonctionnement fiable et efficace. Chaque méthode de refroidissement présente ses propres avantages et limites, et la sélection doit être basée sur une évaluation minutieuse des exigences spécifiques de la sous-station.

En tant que fournisseur de sous-stations de type kiosque, nous possédons une vaste expérience dans la conception et la mise en œuvre de solutions de refroidissement pour une large gamme d'applications. Nous pouvons vous aider à sélectionner la méthode de refroidissement la plus adaptée à votre sous-station en fonction de vos besoins spécifiques et de votre budget. Si vous souhaitez en savoir plus sur nos produits et services, ou si vous avez des questions concernant les méthodes de refroidissement des sous-stations de type kiosque, n'hésitez pas à nous contacter pour une discussion détaillée et une négociation d'approvisionnement.
